当前位置:首页 > 检测 > 珠宝知识

粉红-浅粉紫的钴方解石
时间: 2016-04-01 14:49:03     来源: NGTC


  作者:NGTC深圳实验室 宁珮莹    译自:《GEMS & GEMOLOGY》


       钴方解石是一种粉到紫色方解石。这种矿物由于它特别的粉紫色而受到收藏家喜爱,而这种体色顾名思义是由钴致色。钴以Co2+的形式存在于方解石的八面体配位基中。


       最近,曼谷GIA实验室检测到如图一所示葡萄状紫粉及未加工的红紫钴方解石样品。从这些样品中我们获得其宝石学特征,同时我们制取一些抛光薄片以便进行进一步测试。

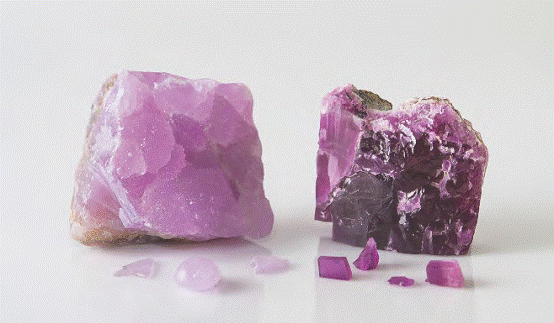

图一 粉色和红紫色的钴方解石样品以及部分片块状取样
        对这些半透明矿石进行基本宝石学测试发现其具有强双折射现象,其折射率为1.49-1.66(符合碳酸盐矿物),相对密度接近2.70。红紫色的钴方解石在长波紫外荧光下显示微弱的紫粉色荧光,在短波紫外荧光下呈惰性。紫粉色样品在LW下呈中等橙粉色荧光,SW下呈弱粉色荧光。放大检查红紫色样品中可见片状分布的白色粒状、纤维状天然包体,而紫粉色样品内所含明显不规则纤维状包体局部区域内形成“马赛克”(如图二)。

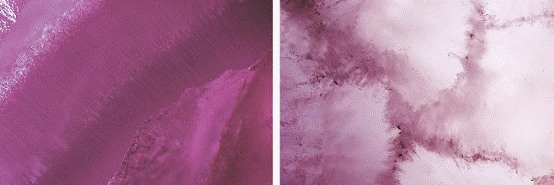

图二
左图:红紫色样品中具有纤维状片粒形成的条带结构
右图:粉色样品中纤维状内含物组成不规则条带,从而形成“马赛克”


       紫红色样品的紫外可见—近红外光谱显示(如图三)其主吸收带在543nm处且伴随431nm吸收峰。粉色样品仅在543nm处有微弱吸收。测试结果与色库(box A in R. Lu, “Color origin of lavender jadeite: An alternative approach,”  Winter 2012 G&G, pp. 273–283)相吻合。

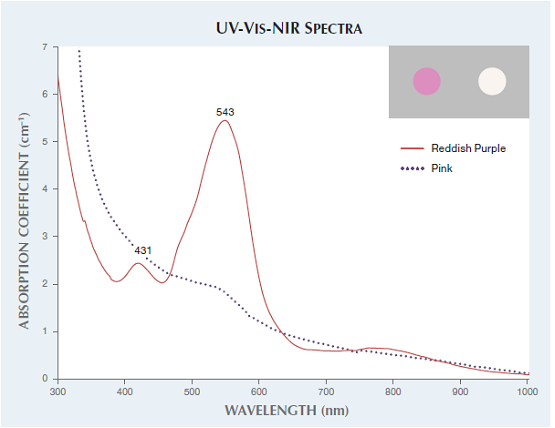

图三  紫外-近红外可见光光谱分析,浅紫红色标本在300-1000nm区域显示431nm和543nm宽吸收带,粉紫色标本在543nm处弱吸收峰。


        用激光烧蚀-电感耦合等离子体质谱法(LA-ICP-MS)进行元素分析,除了主要组成元素钙,红紫色和紫粉色的钴方解石显示还含有大量的钴,含量分别为5673ppm和730ppm。红紫色样品较高含量的钴致使其产生了更饱和的颜色。由此可推定两类样品中钴的浓度与其在可见光区中534nm吸收带的强度呈正相关性。紫粉色的钴方解石还测得8719ppm元素Mn。适量Mn也能产生粉色到紫色色调,因此其对紫红色成因机制的贡献需要进一步研究。
